    大电池围板箱运输包装设计

    大电池围板箱运输包装设计


    ① 选择适合的载具,确定最优的容纳数;
    ② 考虑内物流运输模式,满足清洗重复使用;
    ③ 产品取放方便,有利于作业,提高作业效率;
    ④ 产品取放时对人员的伤害问题,不能留有锐利尖角,选取全新HDPE材料;
    ⑤ 满足零件保护,防磕碰;
    ⑥ 生命周期包装成本削减;
    ⑦ 内材设计尽量减少包裹物的使用,以免增加管 理难度,影响工场5S;
    ⑧ 防差错设计,缓冲材要防差错设计,避免工人 误操作对产品的危害并提高作业效率;

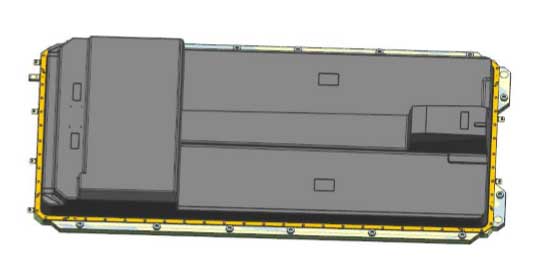

    零件信息:

    零件信息
    产品尺寸:L:2409xW:1211xH:243 重量大约600KG, 产品运输中,严禁压伤产品(黑色部门),允许接触的 位置在边上钣金件上固定,防止产品滑动,跳动损伤 产品。

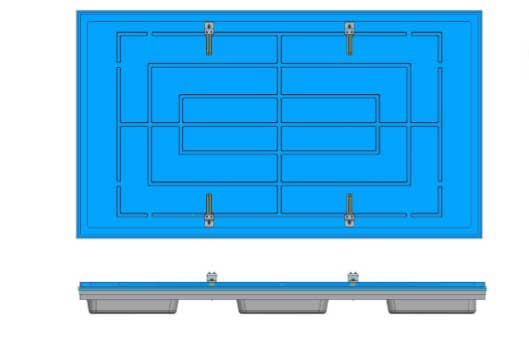

    围板箱底盘 双层底盘
    1.围板箱底盘规格: 2600X1460X200 mm 2.材料:HDPE 3.克重:≈40kg 4.收容数:1件 5.钣金重量:≈60KG 底盘总重量:≈100KG

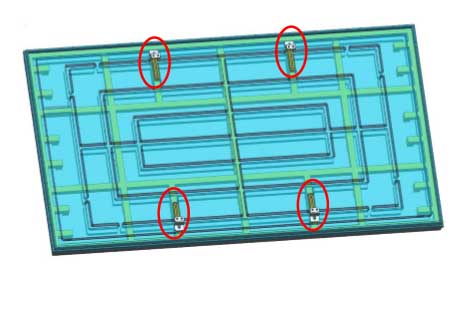

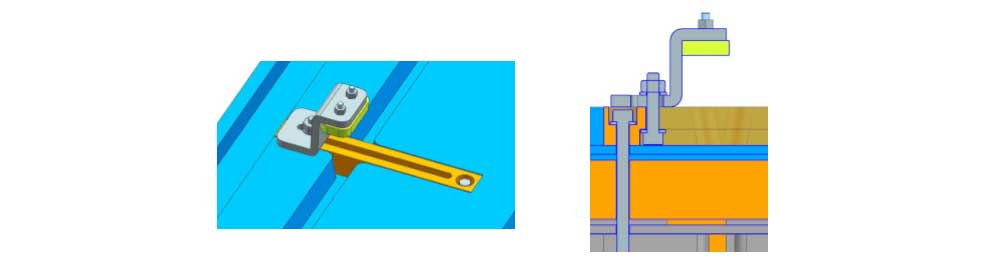

    双层底盘上有四个Z字型 的活动钣金件,用于固 定不同大小的电池产品。 Z字形钣金可以固定产品 宽度在950mm-1250mm 之间的产品。
    包装设计托盘

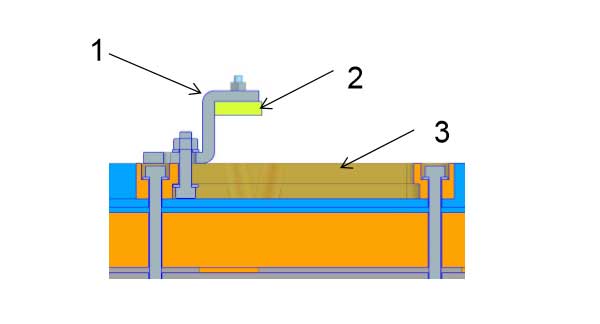

    零件功能讲解:
    零件说明

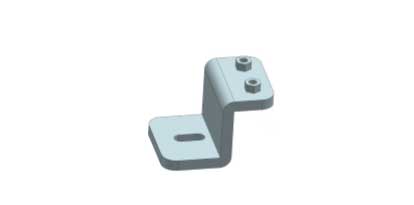

    Z字型钣金支架
    1.Z字型钣金支架: 活动固定电池产品,防止电池产品在运输 过程中滑动,导致电池产品损坏。

    橡胶块
    2.橡胶块: 防止压伤电池产品表面,保护产品外观。

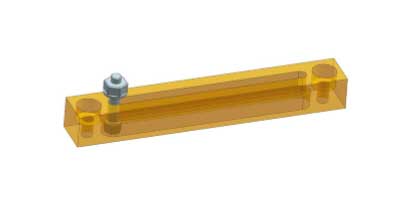

    活动槽
    3.活动槽: 固定螺丝活动槽,可以调节螺丝位置固定 电池产品(活动槽150mm长)。

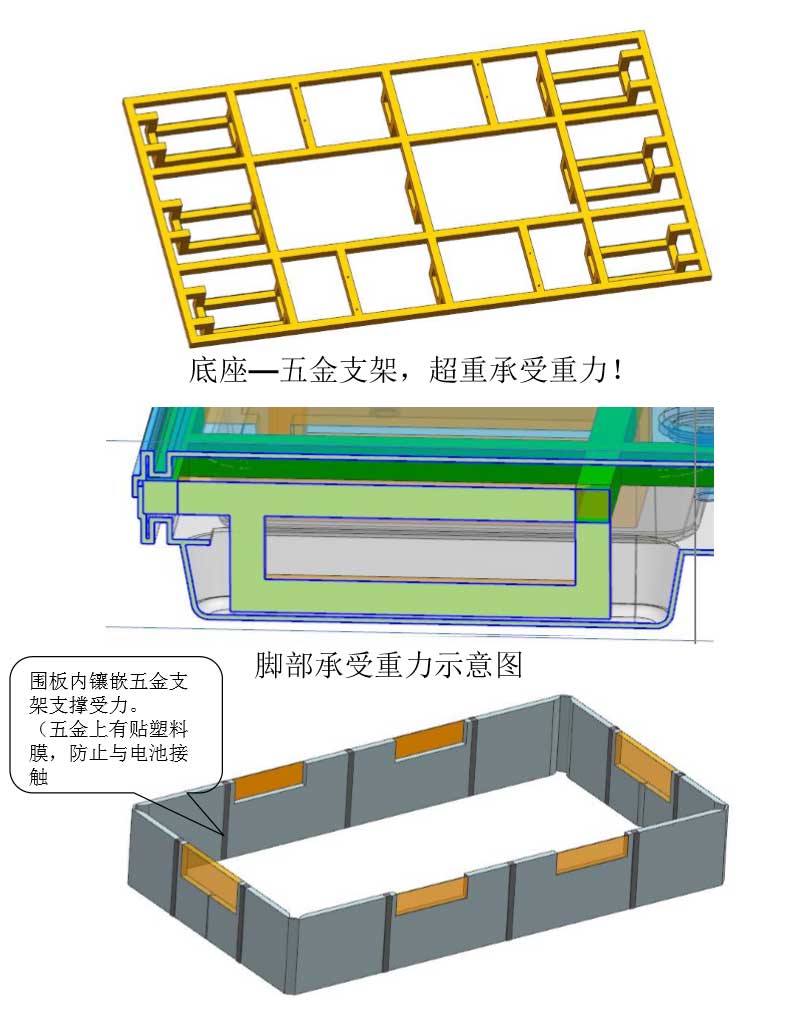

    围板重量
    围板采用五金支架支撑, 超重承受重力。 围板重量:塑胶在20KG+10KG(五 金支架)

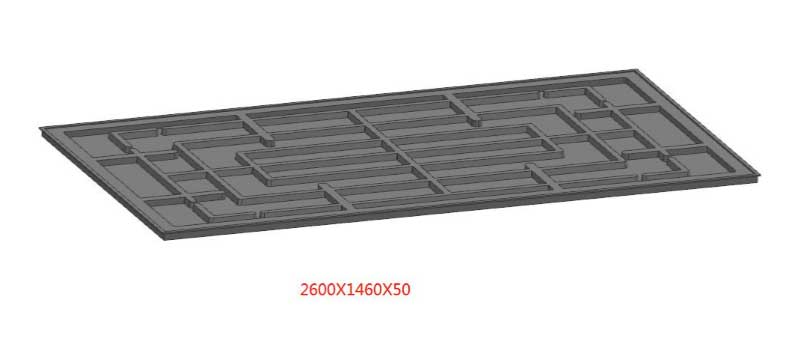

    双层塑胶盖子
    双层塑胶盖子图示 1.规格: L:2600XW:1460XH:50 2.材料:HDPE 3.重量:塑胶40KG

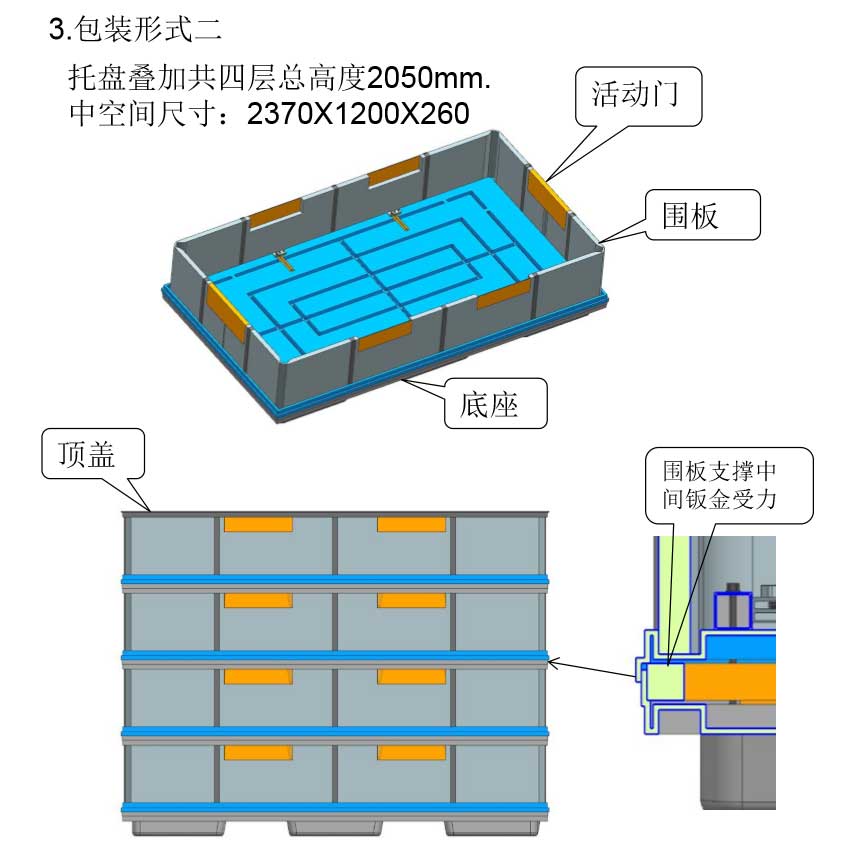

    托盘围板

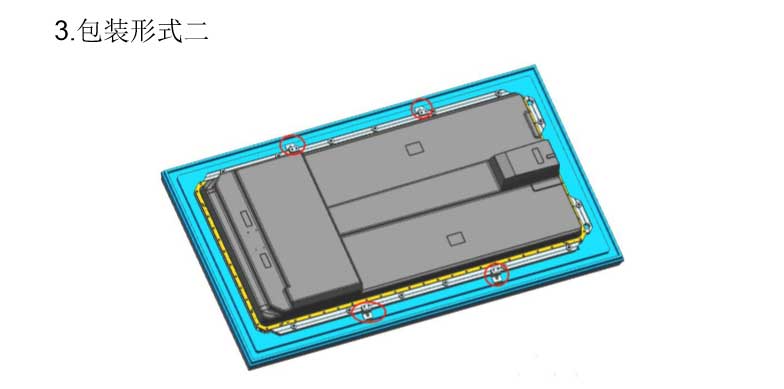

    大电池包装托盘
    底座固定或拆卸产品时需要配 扳手,用于 松卸/拧紧螺丝即可。
